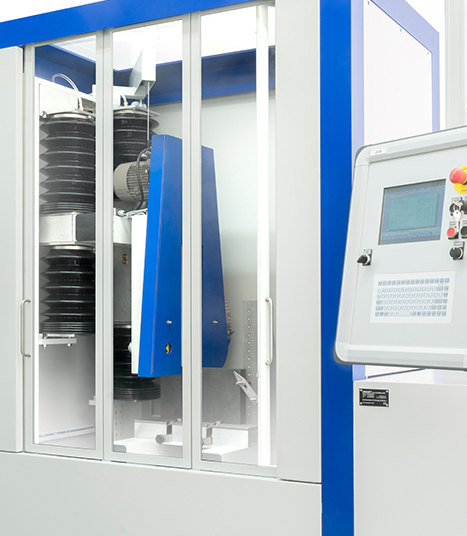

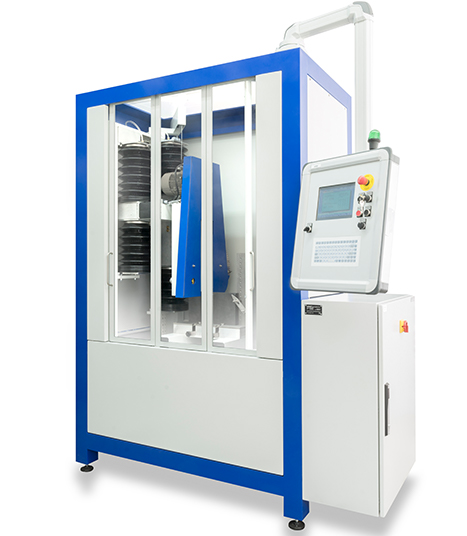

- Diamanttrennschleifmaschine DS150 NC
Durchlass (HxB) 120 × 460 mm, Arbeitsbereich 430 x 430 mm Weg (X x Y-Achse)

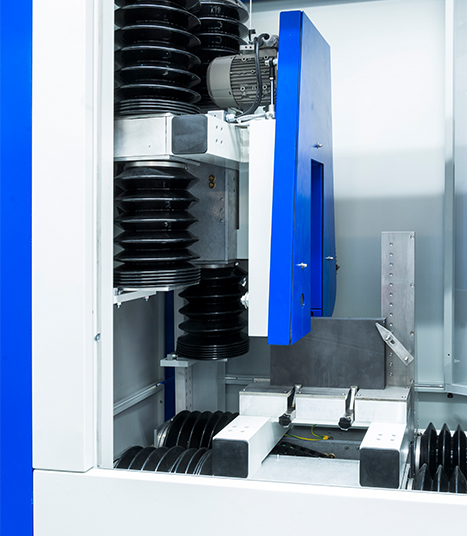

Die Diamantdrahtsäge DS150 NC ist eine Diamanttrennschleifmaschine, die sich hervorragend für das Sägen von 2D-Konturen eignet. Die Drahteinheit arbeitet horizontal, so dass das gesägte Teil nicht herunterfällt, sondern im Ausgangsmaterial liegen bleibt. Die Linearführungen sind mit Rundfaltenbälgen gekapselt. Das garantiert die Langlebigkeit der Linearführungen beim Sägen von abrasiven Materialien. Das präzise Abfahren der vorprogrammierten Kontur wird durch die, für den Vorschub verwendeten Kugelrollspindeln, ermöglicht. Die Programmierung der Werkstückkontur, durch externe CAD-Programme, wird durch Features wie die automatische Werkzeugradiuskorrektur, das automatische Schließen der Kontur oder die grafische Anzeige und Prozesssimulation unterstützt.

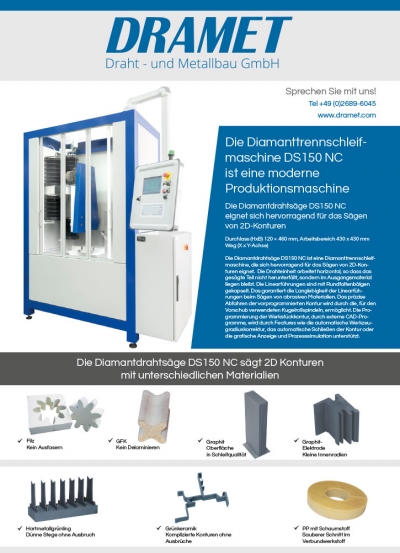

Die Diamantdrahtsäge DS150 NC sägt 2D Konturen mit unterschiedlichen Materialien
Schaumstoff sägen in 2D
Materialien für Diamantdrahtsägen, Konturen schneiden aus Verbundmaterial PP mit Schaumstoff
Keramik Grünbearbeitung mit Diamantdrahtsägen
Materialien für Diamantdrahtsägen, 2D-Konturen aus Filz schneiden, sägen
Hartmetall Grünbearbeitung mit Diamantdrahtsägen
Materialien für Diamantdrahtsägen, 2D-Konturen aus Hartmetallgrünlingen trennschleifen, fräsen, sägen
GFK 2D Zuschnitt
Materialien für Diamantdrahtsägen, Konturen schneiden aus Verbundmaterial PP mit Schaumstoff
Filz Zuschnitt mit Diamantdrahtsägen
Materialien für Diamantdrahtsägen, 2D-Konturen aus Filz schneiden, sägen
Graphitelektroden fräsen mit Diamantdrahtsägen
Materialien für Diamantdrahtsägen, 2D-Konturen aus Hartmetallgrünlingen trennschleifen, fräsen, sägen
Weitere technische Details zur Diamantsäge DS150 NC
Das Werkstück kann zur Bearbeitung in zwei Achsen beliebig interpoliert verfahren werden. Der Drahtantrieb erfolgt über einen frequenzwandlergesteuerten Drehstrommotor. Die Drahtgeschwindigkeit ist stufenlos von 100 – 3000 m/min. einstellbar. Zum Einlegen und Spannen des Drahtes wird der Antriebsmotor und die Antriebsrolle mit einem Pneumatikzylinder verfahren. Die Drahtspannung wird über den am Druckminderer einstellbaren Luftdruck eingestellt.
Die Programmierung der Werkstückkontur, durch externe CAD-Programme, wird durch Features wie die automatische Werkzeugradiuskorrektur, das automatische Schließen der Kontur oder die grafische Anzeige und Prozesssimulation unterstützt. Das präzise Abfahren der Kontur wird durch Kugelrollspindeln ermöglicht, die in Verbindung mit der automatischen Vorschubverzögerung während der Bearbeitung von Radien ein optimales Ergebnis erzielen.
Für eine exakte Positionierung des Tisches, ist die Maschine mit Glasmaßstäben ausgestattet.
Die Absaugung erfolgt direkt unterhalb der Bearbeitungsstelle. Der Schleifstaub wird vom Diamantdraht nach unten gerissen und dort gezielt abgesaugt.

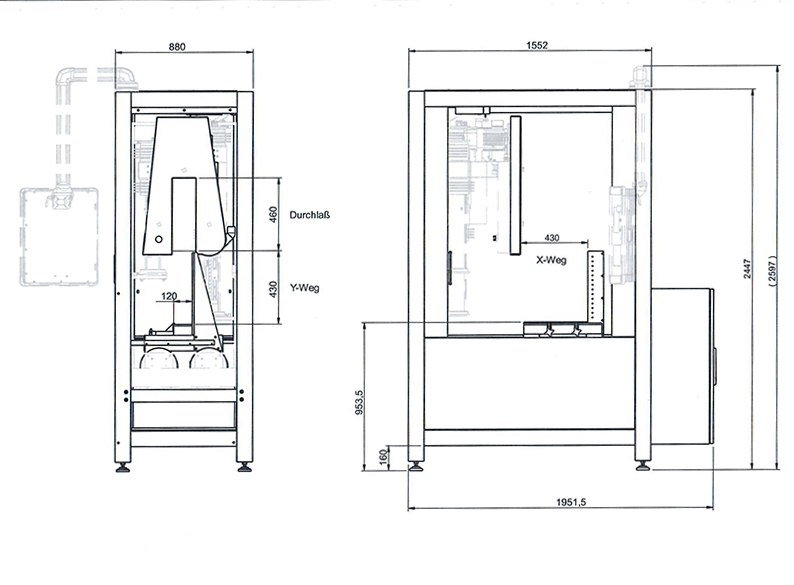

| Technische Daten | Beschreibung |
|---|---|
| Länge: | 1968 mm |
| Breite: | 880 – 890 mm |
| Höhe: | 2600 mm mit Bedienpanel |
| Durchlass: | 120 mm x 460 mm |
| Arbeitsbereich (X, Y): | 430 mm, 430 mm |
| Rollendurchmesser: | 150 mm |
| Schleifdraht: | Ø 0,7 – 1,2 mm Länge 2100 mm |
| Drahtgeschwindigkeit: | 100 – 3000 m/min |
| Antrieb: | Drehstrommotor 750 W |
| Gewicht: | 600 kg |
Zusätzliche Optionen

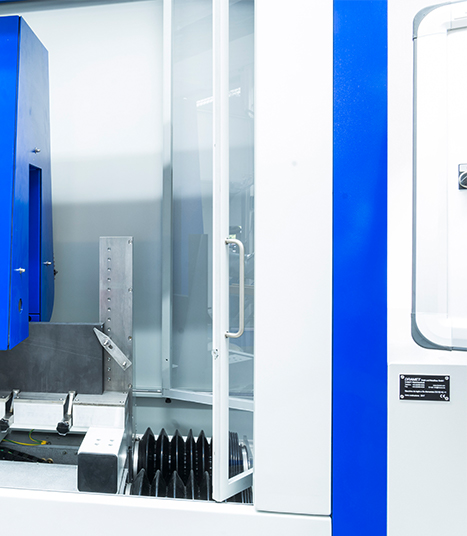

Kabinen-Schutzverriegelung
Automatische Kabinentür-Verriegelung bei Prozessstart.
Glasmaßstäbe
Glasmaßstäbe zur präzisen Positionierung der Linearachsen
(X und Y)
Starkstromsteckdose
Steckdose CEE 400V zum Anschluss und zur automatischen
Ansteuerung einer Absaugung
