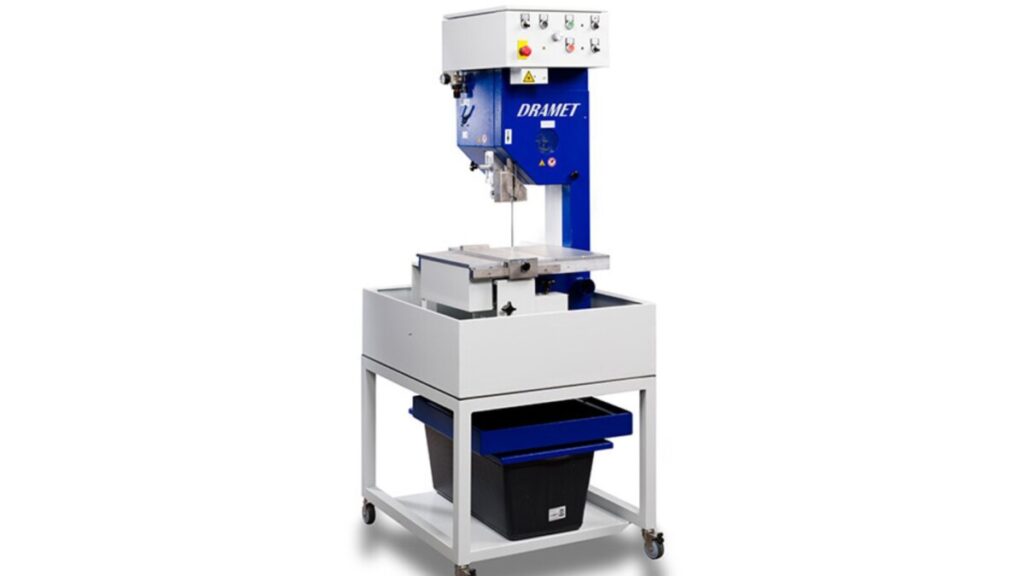

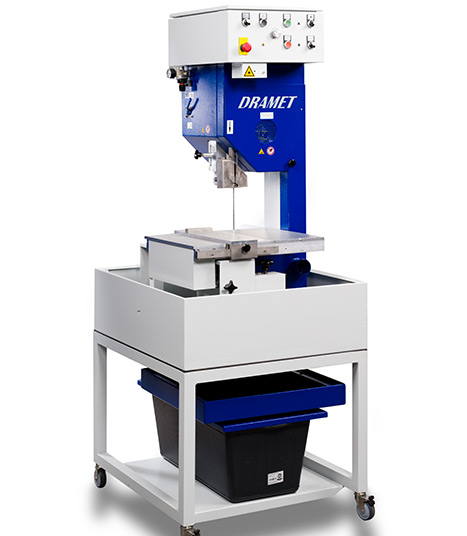

- Diamantbandsäge BS200S

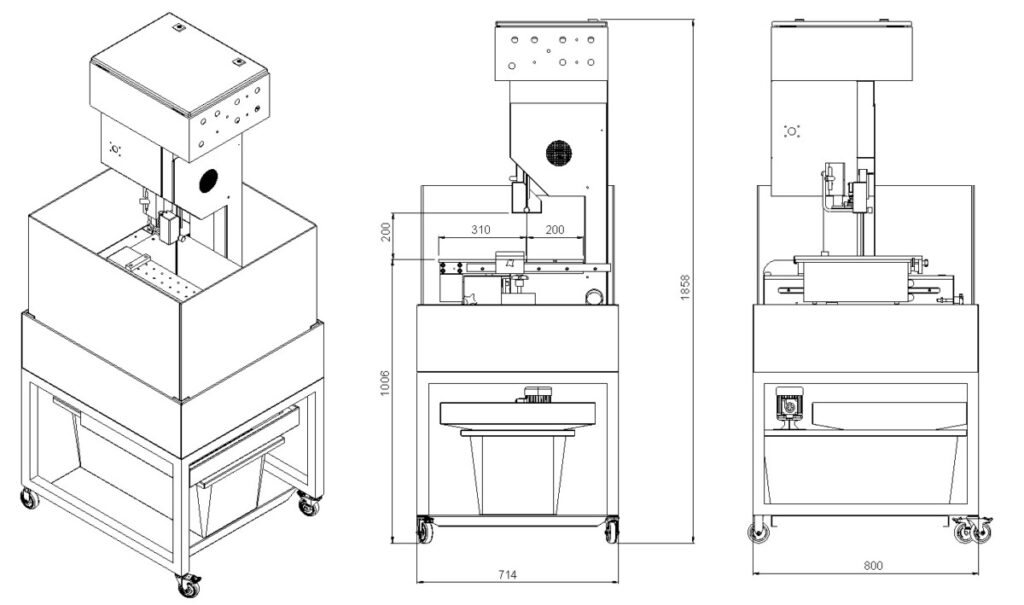

Durchlass (HxB) 200×200 mm, Schnittlänge (X-Achse) 200 mm. Stellfläche 800 x 714 mm, 1858 mm Höhe.
Die Diamantbandsäge BS200 S verfügt über einen Schiebetisch, der während des Sägevorgangs manuell geschoben wird. Der Schiebetisch kann während des Sägevorgangs ebenfalls eigenständig durch sein Eigengewicht fahren.
Die zu schneidenden Werkstoffe können in unterschiedlichen Dicken geschnitten werden. Die Scheibendicke wird dabei leicht durch den manuell verstellbaren Anschlag eingestellt.
Diese Diamantsäge schneidet im Trockenschnitt. Optional können Ihre Werkstoffe mit Kühlung gesägt werden, welches unter bestimmten Umständen, die Oberflächenqualität und Toleranz verbessert, sowie höhere Vorschübe und damit geringere Laufzeiten möglich macht.
Die Diamantbandsäge BS200S schneiden unterschiedliche Materialien
Optisches Glas Zuschnitt mit Diamantbandsägen
Materialien für Diamantbandsägen, Glas sägen, schneiden, trennschleifen
GFK sägen mit Diamantbandsägen
Materialien für Diamantbandsägen, CFK trennen
Graphit sägen mit Diamantbandsägen
Materialien für Diamantbandsägen, Graphit trennschleifen
Industriekeramik sägen mit Diamantbandsägen
Materialien für Diamantbandsägen, Glas sägen, schneiden, trennschleifen
Technische Keramik Bearbeitung mit Diamantbandsägen
Technische Keramik Bearbeitung mit Diamantbandsägen
Pathologie Säge mit Diamantband
Materialien für Diamantbandsägen, Plastinate sägen, schneiden, trennschleifen, präparieren
Weitere technische Details zur Diamantsäge BS200 S
Die Diamantbandsäge BS200 S besteht aus einer Bandeinheit mit zwei Umlenkrollen D = 230 mm und einem Durchlass (H x B) von 200 x 200 mm. Das Diamantsägeband läuft endlos über zwei Rollen. Mit der oberen Rolle, die in der Höhe verstellbar ist, wird es angetrieben und pneumatisch gespannt. Der Bandantrieb erfolgt mit einem frequenzwandlergesteuertem 750 Watt Drehstrommotor. Die Bandspannung wird über den am Druckminderer einstellbaren Luftdruck eingestellt. Die Bandgeschwindigkeit ist stufenlos von 200 – 2200 m/min einstellbar.

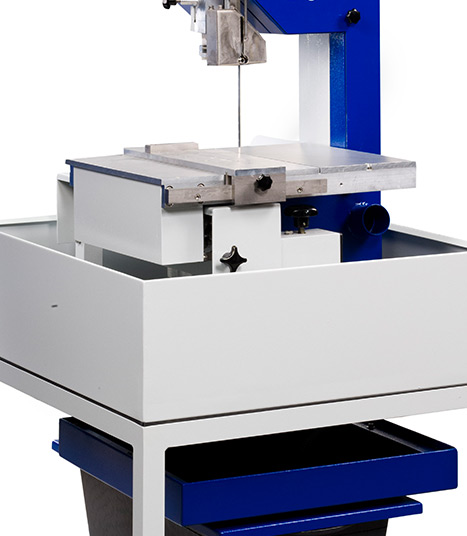

Die Linearführung des Schiebetisches kann mit einer Einstellschraube gekippt werden. Durch sein Eigengewicht fährt der Tisch mit konstanter Vorschubkraft ohne manuelle Bedienung.
Es kann im Trockenschnitt oder optional mit Kühlung gearbeitet werden. Beim Trockenschnitt wird ein Sauger an den vorgesehenen Absaugstutzen angeschlossen. Bei der rostfreien Maschinenausführung kann zur Kühlung reines Wasser ohne Zusatz verwendet werden…
| Technische Daten | Beschreibung |
|---|---|
| Länge: | 800 mm |
| Breite: | 714 mm |
| Höhe: | 1858 mm |
| Durchlass: | 200 mm x 200 mm |
| Verfahrweg (X, Y): | 220 mm, 210 mm |
| Umlenkrollen Ø: | 230 mm |
| Führungsrollen Ø: | 47 mm |
| Standardband: | 0,7 mm x 8 mm, Länge 1870 mm |
| Bandgeschwindigkeit: | 200 – 2200 m/min |
| Bandspannung: | 2.000 N |
| Antrieb: | Drehstrommotor 750 W |
| Gewicht: | 110 kg |
Zusätzliche Optionen
Y-Anschlag
Auf dem X-Tisch aufl iegender Anschlag für die
Y-Richtung (mit Klemmung), manuell verschiebbar.
Um Scheiben abzutrennen kann das Werkstück
darauf gespannt und parallel verschoben werden
Kühlmittelanlage mit Filtereinsatz
Auffangwanne, Kühlmittelfilter, Kühlmittelpumpe,
Kühlmittelzuführung mit Absperrhahn, automatische
Ansteuerung der Kühlmittelpumpe. Es kann ein ca.
0,7 x 0,7 m großes Filtervlies eingelegt und bei Bedarf
ausgetauscht werden.
Die Maschine ist mit Polycarbonat-Scheiben als
Spritzwasserschutz ausgestattet. Inklusive
Maschinen-Untergestell mit Rollen
NIRO-Version, Rostfreie Ausführung
Träger und Bleche der Maschine und der
Kühlmittelanlage aus Aluminium, Wellen und
Lager aus Edelstahl.
Untergestell mit Rollen
Maschinenuntergestell mit Rollen zur Aufstellung
der Tischversion BS200S, wenn die Maschine
ohne Kühlmittelanlage ausgestattet ist.
Linienlaser
Linienlaser zum Anzeigen der Schnittlinie
